不銹鋼水箱板相對較薄，雖然具有一定的抗彎剛度，但也是無法支撐立起整個水箱的。因此，不銹鋼水箱板要組合成水箱，必須依靠?jī)?nèi)部的承力支撐結構：立柱和拉筋，在立柱和拉筋的共同作用下，水箱才不至于變形甚至坍塌。

一、水箱立柱

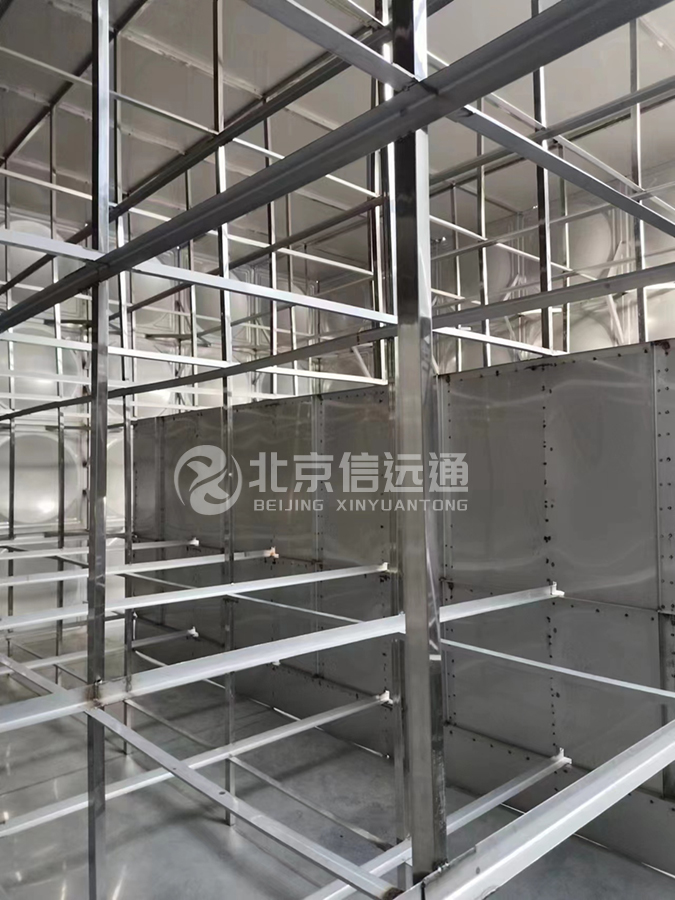

水箱立柱是承受水箱頂板重量和全部向下的力，將水箱整體向上支撐起來，是防止水箱在豎直方向變形的主要結構件，立柱受到的是軸向的壓力。一般采用4cm×4cm規格的角鋼，厚度以頂部板厚為基準。

二、水箱拉筋

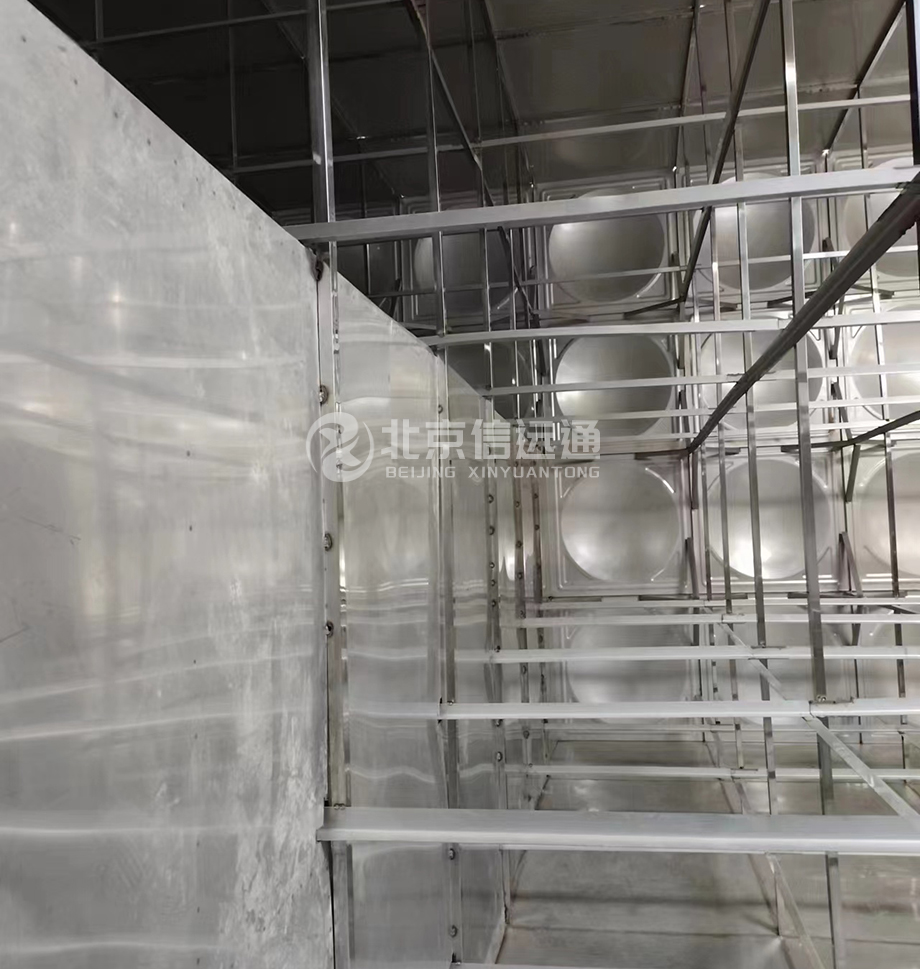

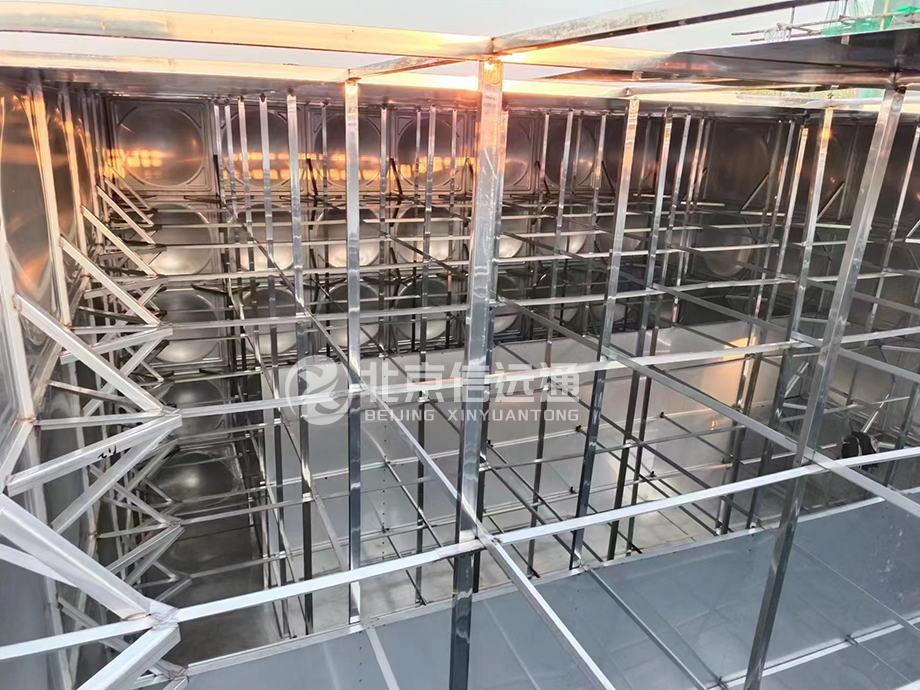

水箱拉筋是連接支撐立柱和水箱板，對水箱整體起支撐、穩定作用的結構，水箱盛水時水箱板會受到水壓作用向外擠壓，通過拉筋的回拉作用，才保持了水箱不易受到壓力而發生形變，保證水箱的正常使用。水箱拉筋又分為主拉筋、斜拉筋，拉筋受到的是軸向的拉力。

1. 主拉筋

主拉筋的作用是防止水箱橫向變形，厚度一般采用靠近底板的側板厚度為基準，一般采用規格為4cm×4cm的角鋼。其焊接間距一般為1000mm一條，大型水箱特別是高度超過3米以上的，其間距應該為500mm一條，連接處必須進行滿焊處理。

2. 斜拉筋

斜拉筋的主要的作用在于分擔主拉筋的拉力，進一步對水箱板進行穩固，一般切成500mm的長度，連接在水箱與主拉筋之間，形成龍爪式布局，一般采用規格為4cm×1cm的角鋼，厚度一般以靠近頂部的側板厚度為基準，連接處必須進行滿焊處理。

三、焊接要求

不銹鋼水箱立柱和拉筋是支撐水箱的主要承力部件，在安裝水箱過程中焊接立柱和拉筋時要注意以下事項：

（1）水平拉筋與側板的焊接處一般位于水箱側板十字交叉點，為了保證能承受拉力，一般還要加上長度為400mm的輔助斜拉筋，與側板和水平拉筋?yuàn)A角為45°。

（2）立柱和支撐筋的所有連接處必須滿焊，保證受力強度。

四、延伸知識

（1）一般采用不銹鋼水箱的場合，對水質要求比較高，因此對內部的立柱和拉筋材質也有同樣要求，304水箱的拉筋材料為304不銹鋼，316不銹鋼水箱的拉筋材料為316不銹鋼。

（2）對于有經驗的水箱廠家，在不銹鋼水箱板出廠的時候，會同時加工并配備好組裝水箱所需的立柱和拉筋。

（3）除了不銹鋼水箱外，我們平時常見的組合式水箱如玻璃鋼水箱、鍍鋅鋼板水箱、BDF水箱等，其內部的立柱和拉筋等受力結構的布局和做法與不銹鋼水箱是一樣的，不同材質水箱的立柱拉筋選材也與水箱板的材質一樣。
