1、設計依據

《建筑消防防火規范》GB50015-2003；

《高層民用建筑防炎設計規范》GB50045-95；

《建筑給排水設計規范》GB 50015-2003（2009版）；

《固定消防給水設備》GB27898-2011。

2、適用范圍

適用于工業及民用建筑消防系統（消火栓給水系統、自動噴水滅火系統、消防炮滅火系統）中水箱容積、管道通徑、水泵型號的選用及安裝。

3、系統概述

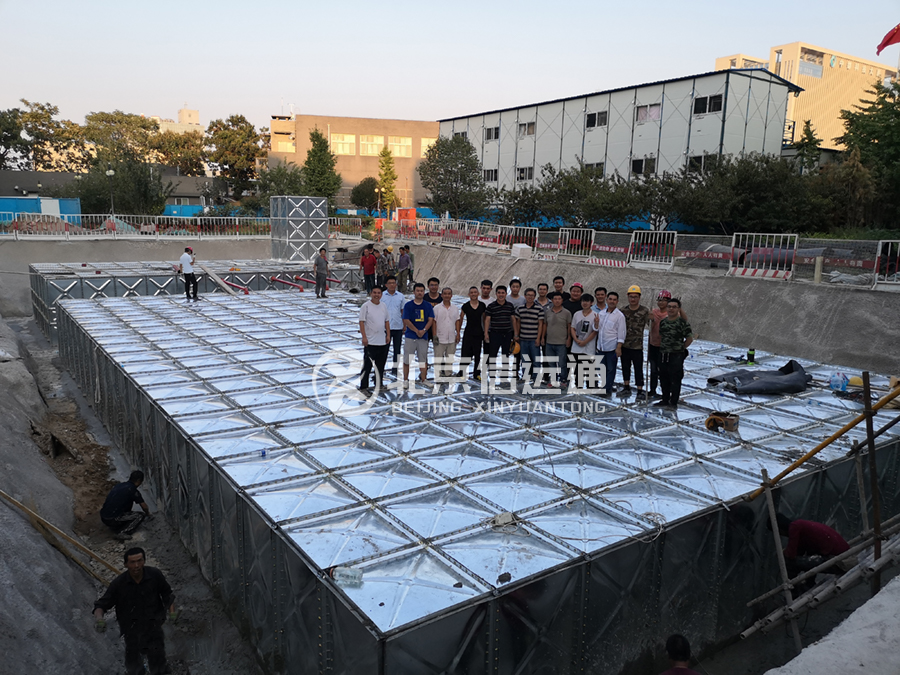

泵站采用抗浮式箱泵一體化結構，整體由組合式水箱和整體式泵房兩大部分組成。底部為整體澆筑的鋼筋混凝土筏板基礎，具有抵抗地下水浮力作用，水箱與泵站均采用BDF板聯接成一個整體，筏板基礎上不再安裝水箱底板，既降低了總體成本，又很好地解決了抗浮和水箱底板泄漏問題。

泵房采用和水箱一樣的材料和結構，并獨立于水箱，可根據應用需求整合多種功能于一體。如單系統泵站可做成消火栓給水系統，雙系統泵站可整合消火栓給水和自動噴淋系統等于一體；三系統泵站可整合消火栓給水、自動噴淋及消防炮滅火系統為一體。整個系統可根據用戶需求進行定制和自由組合。

4、系統選型

4.1水泵的選用

根據工程項目中消防用水的設計流量和壓力確定系統中所用泵的型號。水泵可采用一用一備，零流量時的壓力不應超過系統設計壓力的140％；流量為水泵額定流量的150％，壓力不應低于額定壓力的65％。

4.2水泵的布置

水泵機組外輪廓面與墻和相鄰機組間距符合下表規定：

4.3泵房的尺寸

根據水泵機組的尺寸和數量、電氣控制柜的尺寸確定泵房的尺寸。泵房中要求主要人行通道不宜小于1.2m，電氣控制柜前通道寬度不宜小于1.5m。泵房頂部應設置人孔，內部布置爬梯，便于檢修。

4.4水箱的選用

4.4.1根據給排水設計規范，消火栓給水量應滿足火災2～6小時的需求，自動噴淋給水量應滿足火災1小時的需求。根據設計流量Q*t（火災時間），可算出水箱的有效容積。

4.4.2水箱箱體需設溢流管道和放空管道。放空管道設閘閥，需要時開啟，排水箱中的水。

4.4.3水箱的材質根據客戶需求可分為熱鍍鋅鋼板、不銹鋼板或復合板材等。

4.5管路的選用

4.5.1對于工業建筑和民用多層建筑，水泵機組管路應用鍍鋅鋼管組成，宜采用自灌式吸水，如自灌式吸水有困難時，應有可靠迅速的充水設備。

4.5.2一組水泵組的吸水管路應有兩條，一用一備。當其中一條損壞或檢修時另一條吸水管應能通過全部設計水量；每條吸水管路均應放置在集水坑內，集水坑在鋼筋混凝土基礎制作時預留，深度不小于500mm，長和寬根據水泵數量和布局確定。

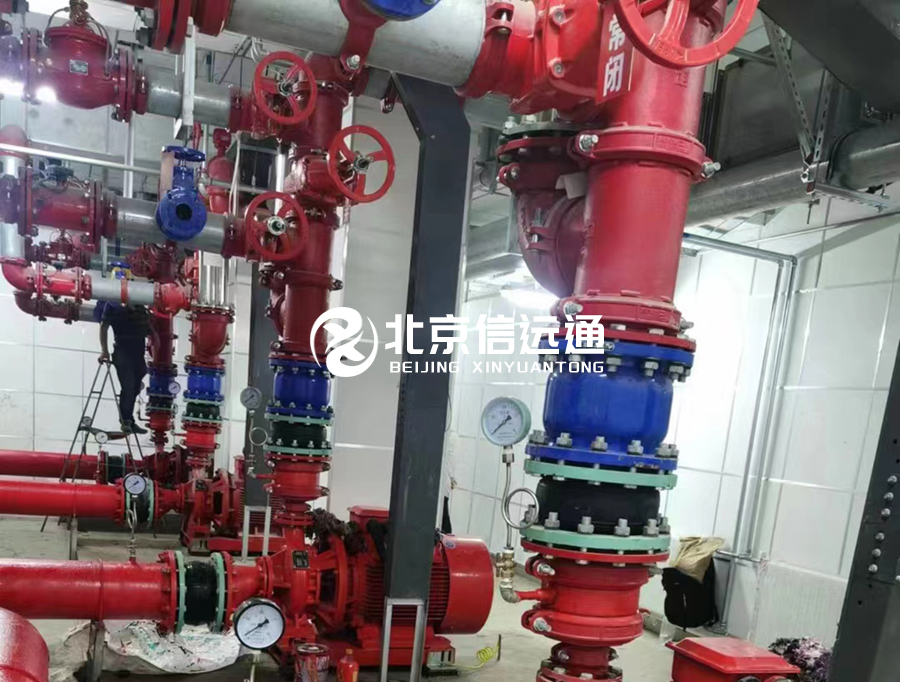

4.5.3管路的通徑應比小泵的出水口通徑大一級，之間用異徑大小頭連接。管路上應布置渦輪蝶閥和止回閥，以及遠傳壓力表。

4.5.4每組水泵組的管路都應設巡檢管道、試水管道和超壓回流管道。巡檢管道和試水管道在日常維護時啟用，超壓回流管道在管路壓力超出設計壓力時啟用。管材均采用DN100鍍鋅鋼管。

4.5.5每組水泵組應有兩條出水管道與消防或噴淋管網連接。整個泵站進水由市政自來水管網接入，根據水箱的容積和水泵的取水量選擇進水管徑。

4.6水泵與管道的連接

水泵吸水管和出水管應單獨設置支架，不得將管道及管件重量傳遞給消防水泵；相互連接的法蘭端面應平行，不應借螺栓強行連接，必要的地方要采用彎頭、三通等連接。

4.7應急排水系統

4.7.1每個泵房時都應布置應急排水系統。該系統應急排污泵采用WQ100-15-7.5型號，一用一備。

4.7.2吸水管路應設置在集水坑內。集水坑在基礎制作時預留，深度不小于500mm，長寬根據項目需要設計確定。

4.7.3本系統排水管采用DN100鍍鋅鋼管，管路中應布置閘閥和止回閥，保證污水的流向。

4.8關于基礎及墊層的做法

采用C15混凝土制作墊層，厚度150mm；墊層上覆C30抗?jié)B鋼筋混凝土，找平?；A(chǔ)的尺寸宜比泵站尺寸每邊大1000mm?？?jié)B鋼筋混凝土的厚度為250mm。
